垃圾焚烧飞灰是垃圾焚烧发电厂在焚烧过程中热回收利用系统及烟气净化系统收集的飞灰，含有大量的可

溶性重金属，具有高浸出毒性。然而其主要成分属于SiO2-Al2O3-CaO-Fe2O3 体系 [2]，与高炉矿渣、粉煤灰等

掺合料相近，是一种潜在的活性掺合料。但是飞灰中含有的大量的杂质离子 , 如各种重金属离子、Cl-、SO42-

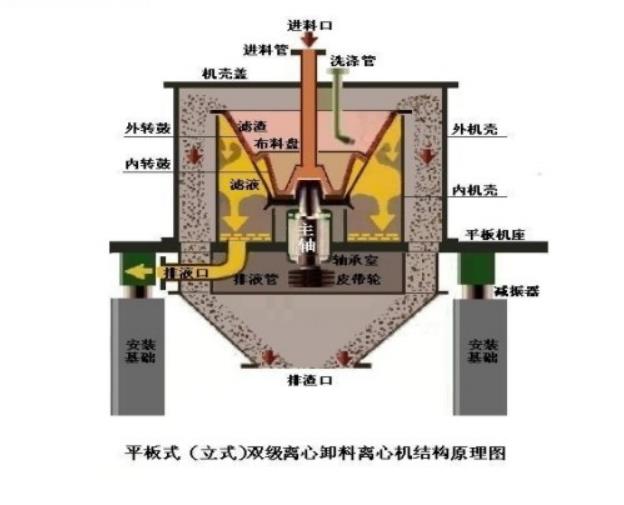

等 ，对水泥水化过程产生影响并加速混凝土以及钢筋的劣化速度，都给飞灰在水泥基材料中的资源化利用带来技术难题和不确定因素。通过飞灰水洗设备水洗预处理工艺能够使飞灰中重金属离子得以基本去除，氯和硫的含量也大幅降低，因而更具环境安全性和工程应用潜质

在飞灰水洗设备水洗温度 ３０ ℃ 、搅拌转速 ４５０ r／min 、水洗时间 ２８ min 、水洗液固比 １０ mL／g的条件下进行二次水洗 ，经过二次水洗后飞灰中的氯离子洗脱率可以达到９３ ３．％ ，与一次水洗相比大有提高 ，而二次水洗废水可以再次用于一次水洗实验 ，不会明显影响一次水洗效果 ，用水量也不会有大的增加 。 此时 ，用飞灰代替３％ （质量分数）的水泥原料生产的水泥产品 ，氯离子质量分数低于 ０ ０．６％ ，可以达到水泥产品的要求 。

（１）飞灰水洗设备 水洗液固比 、水洗温度 、搅拌转速 、水洗时间均会对飞灰水洗脱氯产生一定的影响 ，影响程度

大小为 ：水洗液固比 ＞ 水洗时间 ＞ 水洗温度 ＞ 搅拌转速 。

（２） 飞灰水洗设备飞灰水洗脱氯的最适宜条件为 ：水洗液固比 １０ mL ／g 、水洗时间 ２８ min 、水洗温度 ３０ ℃ 、搅拌转速 ４５０ r ／min 、水洗 ２ 次 ，氯离子洗脱率可达９３ ３．％ 。 将水洗飞灰代替 ３％ 的水泥原料生产水泥产品 ，可以达到 GB １７５ — ２００７ 规定的水泥中氯离子质量分数不得大于 ０ ０．６％ 的要求 。

想要咨询飞灰处理设备，请联系青岛中科世景，为您提供最新方案和报价。
